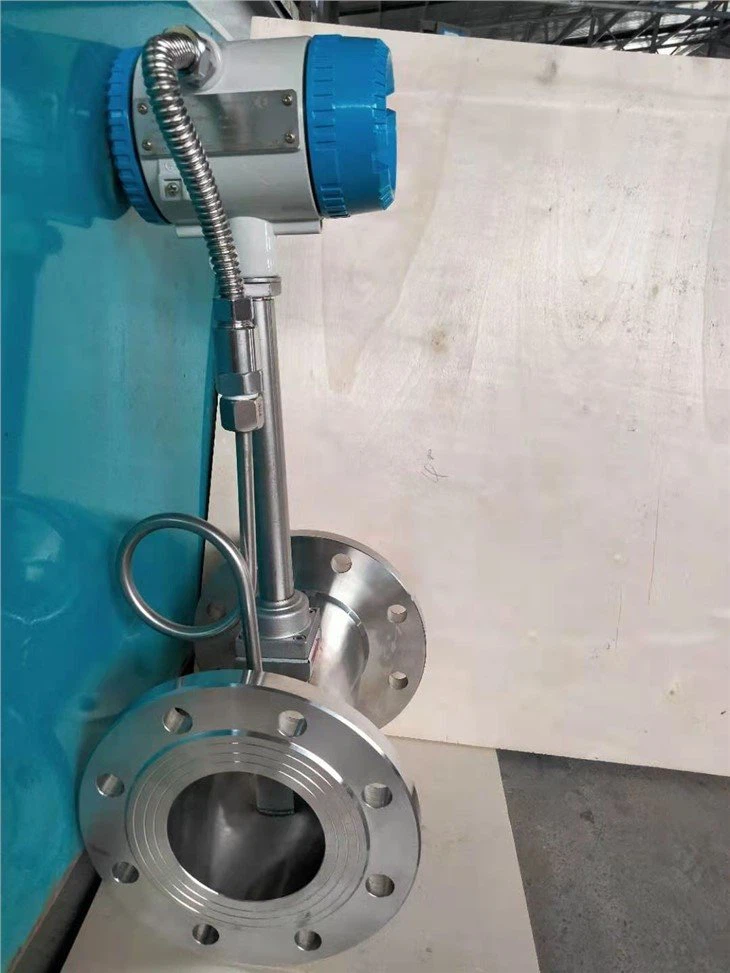

Dujų srauto matuoklis

LUGB lpg dujų sūkurio srauto matuoklis yra naujas srauto matuoklis, turintis aukštą tarptautinį lygį, jis matuoja srautą pagal Karman sūkurinės gatvės principą. Jis matavo mažos klampos garų, dujų ir skysčio srautą. Jis plačiai taikomas įvairiose srityse, tokiose kaip nafta, chemijos pramonė, farmacija, metalurgija ir elektros energija.

Pagrindiniai techniniai parametrai:

1. Taikoma JYLUGB sūkurinių srautų matuoklio terpė: nėra korozinio skysčio, paprastų dujų, gamtinių dujų, garų (sočiųjų garų ir perkaitinto garo);

2. Srauto matavimo diapazonas: skystis 0,3 ~ 7m / s, dujos 3 ~ 55mm / s, garas 7 ~ 70m / s

3. Išmatuoto skysčio temperatūra: -40 ℃ ~ 50350 ℃

4. Tikslumas: 1%, 0,5% (0,5% galima pasiekti netiesiniu koregavimu);

5. Pakartojamumas: 0,2% nurodytos vertės;

6. Pagrindinė korpuso medžiaga: 304 nerūdijantis plienas, 316 nerūdijantis plienas

7. Slėgio nuostoliai: △=1,2 × r × V2 × 10-6, kur: △ P skysčio tankis, matuojamas slėgio nuostoliais r (Kg / m3) v - vidutinis srauto greitis vamzdyje (m / s)

8. Aplinkos temperatūra: -20 ℃ ~ +55 ℃ (specialūs užsakymo instrukcijų reikalavimai)

9. Išorinis maitinimo šaltinis: 3,6 ~ 224VDC

10. Signalo išvestis: impulso išvestis (išorinis maitinimo šaltinis), srovės išėjimas 4-20mADC (dviejų laidų išorinis 24VDC maitinimo šaltinis), 485 ryšys (pasirinktinai).

LPG sūkurio srauto matuoklio struktūros brėžinys

Vortex srauto matuoklių tipai

Srauto diapazonas

Prietaiso kalibras (mm)	skystas		Dujos
	Matavimo diapazonas (m3 / h)	Išėjimo dažnių diapazonas (Hz)	Matavimo diapazonas (m3 / h)	Išėjimo dažnių diapazonas (Hz)
15	0.3~5	24~400	4~20	352~1761
20	0.6~10	23~382	6~30	254~1273
25	1.2~16	21~320	8~55	161~1112
32	1.8~20	18~200	10~120	97~1172
40	2~40	10~190	27~205	134~1018
50	3~60	8~150	35~380	87~952
65	4~85	6~120	60~640	71~764
80	6.5~130	4.1~82	86~1100	54~696
100	15~220	4.7~69	133~1700	42~548
125	20~350	3.2~57	150~2000	26~346
150	30~450	2.8~43	347~4000	34~392
......
300	95~2000	1.2~24	1360~18000	16~216

Montavimo sąlygos:

1. Jutiklis turi būti sumontuotas horizontaliai arba vertikaliai (skysčio srauto kryptis yra iš apačios į viršų) ant vamzdžio, atitinkančio jo vardinį skersmenį.

2. Prieš jutiklį ir pasroviui jutiklis turėtų būti su tam tikru tiesaus vamzdžio ilgiu, o jo ilgis turėtų atitikti šios lentelės reikalavimus.

3. Tiesi vamzdžio ilgio konfigūracija

Dujotiekio forma prieš srovę	Tiesus vamzdžio ilgis prieš srovę	Tiesaus vamzdžio ilgis pasroviui
Koncentrinis vamzdis visiškai atidarytas vartų vožtuvas	≥12DN	≥5DN
Koncentriškai įtraukiamas visiškai atidarytas vartų vožtuvas	≥15DN	≥5DN
Viena 90 ° C alkūnė	≥20DN	≥5DN
Dvi 90 ℃ alkūnės tame pačiame lėktuve	≥ 25DN	≥5DN
Dvi 90 ℃ alkūnės skirtingose plokštumose	≥ 40DN	≥5DN
Reguliuojantis vožtuvas, pusiau atidarytas vartų vožtuvas	≥ 50DN	≥5DN
